کاربرد ورق استیل 420 در پزشکی

  1. مطالب مفید استیل
  2. ورق استیل 420 در ساخت ابزار آلات پزشکی
ورق استیل 420 در ساخت ابزار آلات پزشکی

در بین انواع رده های آلیاژی از این فولادها معمولا گریدهای 304، 316، 410، 420 و... در ساخت تجهیزات پزشکی مورد استفاده قرار می گیرند.

فهرست موضوعات



مقدمه

امروز زمانی که یک وسیله ساخته شده از جنس فلزات یا آلیاژهای زمینه فلزی بخواهد در حوزه ی مرتبط با سلامت انسان همچون ساخت تجهیزات پزشکی بکارگیری شود می بایست بر حسب استاندارد مشخصی ساخته شده باشد و همچنین بتواند آزمون های کنترل کیفیت سخت گیرانه ای را پشت سر بگذارد. موارد متعددی را می توان بیان کرد که در این امر دخیل هستند. اما یکی از فاکتورهایی که ارتباط مستقیمی با خواص نهایی قطعه داشته و می تواند در گرفتن یا نگرفتن تاییدیه ی کنترل کیفیت نقش مهمی داشته باشد، پارامتر انتخاب مواد (material selection  ) می باشد. از جمله آلیاژهایی که توانسته اند در ساخت تجهیزات پزشکی عملکرد خوبی از خود برجای بگذارند می توان استنلس استیل ها (فولاد زنگ نزن)، آلیاژهای تیتانیم، تانتالیم، پلاتینیم و پالادیم را نام برد. در این بین استنلس استیل ها  چه در ساخت تجهیزات بیمارستانی و آزمایشگاهی و چه در ساخت بیو موادی همچون ایمپلنت ها که در داخل بدن قرار می گیرند، از جایگاه ویژه ای برخوردارند. در بین انواع رده های آلیاژی از این فولادها معمولا گریدهای 304، 316، 410، 420 و... در ساخت تجهیزات پزشکی مورد استفاده قرار می گیرند. در این بین از ورق استیل 420 و 410 با اینکه مقاومت به خوردگی ضعیف تری در مقایسه با استیل های آستنیتی سری 300 دارند در ساخت لوازمی استفاده می شود که علاوه بر مقاومت به خوردگی نیارمند خواصی چون استحکام، سختی و مقاومت به سایش هستند. از این قییل تجهیزات می توان به انبرک و جرم گیرهای مورد استفاده در دندانپزشکی و کارد و چاقوهای مورد استفاده در عمل های جراحی اشاره نمود. در این مقاله قصد داریم به دلایل بکارگیری استنلس استیل 420 در صنعت ساخت لوازم پزشکی بپردازیم. البته قبل از بررسی این عوامل، این گرید از فولادهای زنگ نزن به طور مختصر معرفی می شود.



ورق استیل 420 در پزشکی



معرفی اجمالی استنلس استیل 420

استیل 420 یکی از انواع فولادهای مارتنزیتی بوده که معمولا در شرایطی که نیاز به مقاومت به خوردگی متوسط توام با استحکام و سختی بالا باشد استفاده می گردد. این فولاد همچون دیگر گریدهای مارتنزیتی دارای خاصیت مغناطیسی می باشد بنابراین می توان این استنلس استیل را نیز ورق استیل بگیر (دارای خاصیت مغناطیسی) نامید. فولاد زنگ نزن 420 همچون دیگر رده های آلیاژی هم خانواده اش عملیات حرارتی پذیر بوده و بواسطه این فرایند خواص مکانیکی آن افزایش می یابد. این آلیاژ پس از اعمال سیکل های عملیات حرارتی که افزایش سختی و استحکام آن را به دنبال دارد دارای بالاترین مقاومت به خوردگی می باشد. همانطورکه بعضی از فولادهای زنگ نزن همچون استیل 316 که به خاطر اضافه و یا کم و زیاد شدن عناصر آلیاژی تحت نام هایی همچون 316Ti، 316L، 316H، 316 و 316Lvm ارائه می شوند این ورق استیل بگیر نیز تحت گریدهای 420، 420J1 و 420J2 به بازار ارائه می شود.
در جدول 1 و 2 به ترتیب آنالیز ترکیب شیمیایی و خواص مکانیکی این سه استیل ارائه شده است. همانطورکه ملاحظه می شود استیل 420J2 دارای کربن بالاتری بوده و به موجب آن از استحکام و سختی بالاتر و در عوض انعطاف پذیری کمتری برخوردار است.

جدول 1- ترکیب شیمیایی استنلس استیل های 420، 420j1 و 420j2
رده آلیاژی C
(wt%)
Cr
(wt%)
Mn
(wt%)
Si
(wt%)
P
(wt%)
S
(wt%)
Ni
(wt%)
Mo
(wt%)
420 (max)0.15 12-14 (max)1 (max)1 (max)0.04 (max)0.03 - -
420J1 0.16-0.25 12-14 (max)1 (max)1 (max)0.04 (max)0.03 - -
420J2 0.26-0.40 12-14 (max)1 (max)1 (max)0.04 (max)0.03 - -



جدول 2- خواص مکانیکی استنلس استیل های 420، 420j1 و 420j2
رده آلیاژی استحکام کششی نهایی (MPa)
(حداکثر مقدار)
استحکام تسلیم (MPa)
(حداکثر مقدار)
الانگیشن (%)
UTS (MPa)-max YS (%2 proof stress) (MPa-max) Elongation(in 2 in.)
420 650 450 10
420J1 640 440 20
420J2 740 540 12


همانطورکه مشاهده می شود انواع رده های استنلس استیل 420 فاقد نیکل و میزان کروم کمتری در مقایسه با استیل های آستنیتی سری 300 هستند. از این رو قیمت ورق استیل بگیر 420 نیز نسبت به این فولادها کمتر است.
بعضی از فولادهای زنگ نزن به خاطر یکسری خواص و ویژگی های منحصر به فردی که دارند به یک نام خاصی مشهور هستند. به عنوان مثال استیل 316 در بین استنلس استیل های سری 300 به گرید دریایی (marine grade) معروف است. فولاد زنگ نزن 420 نیز در بین استیل های مارتنزتی به گرید برشی (cutting grade) معروف می باشد. این لقب ناشی از بالابودن  میزان سختی این رده آلیاژی بوده که افزایش قدرت برش را نیز به دنبال دارد.



ورق استیل 420 در پزشکی



چرا در ساخت ابزار آلات پزشکی از ورق استنلس استیل 420 استفاده می شود؟

عواملی نظیر مقاومت به خوردگی، استحکام و دوام بالا، نگهداری و استرلیزه شدن آسان عمده ترین دلایل انتخاب استنلس استیل ها جهت ساخت تجهیزات پزشکی و بیمارستانی بوده هستند. اما علاوه بر این موارد هر وسیله خود نیازمند خواص و الزاماتی خاص است. مثلا در ساخت یک قطعه پزشکی ممکن است خواص مکانیکی در اولویت باشد و در ساخت قطعه ای دیگر مقاومت به خوردگی در مقابل مایعات بدن در اولویت باشد. برای پاسخ به چرایی انتخاب ورق استیل 420 در ساخت لوازم پزشکی ابتدا باید دید که چه تجهیزاتی از جنس این آلیاژ ساخته می شود.

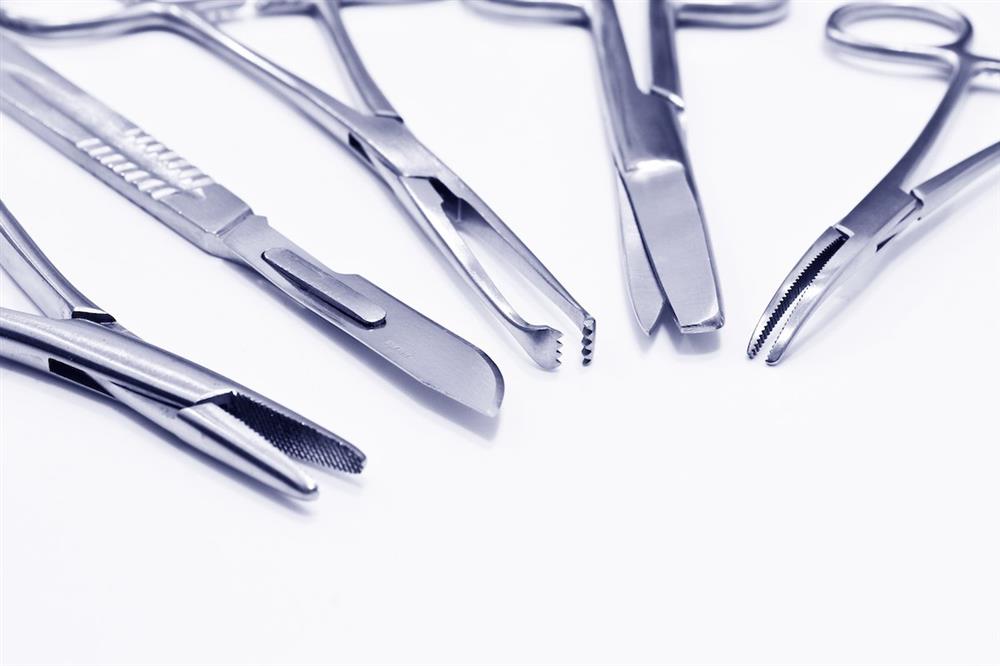

معمولا از این ورق استیل بگیر در ساخت تجهیزات دندان پزشکی من جمله تجهیزات ارتودنسی همچون انبرک (forceps)، پنس، قیچی، جرم گیرها (scaler)، ابزار کشیدن دندان و.... استفاده می شود. این ابزار می بایست تیز بوده و همچنین از مقاومت به سایش بالایی برخوردار باشند. زیرا وقوع سایش در مواجعه با دندان از عمر مفیدشان می کاهد. همچنین باید از تیزی بالایی برخوردار باشند و سریع کند نشوند تا بتوانند وظیفه خود را به درستی انجام دهند. تیز بودن ارتباط مستقیمی با سختی داشته و با افزایش سختی قدرت تیزی و برندگی یک ابزار برش افزایش می یابد. به همین دلیل در ساخت این لوازم از گرید 420 استفاده می شود. زیرا اولا تحت این شرایط کاری معمولا مقاومت به خوردگی خوبی از خود نشان می دهد. درثانی این فولاد زنگ نزن مارتنزیتی عملیات حرارتی پذیر بوده و تحت فرایندهایی همچون سخت کاری (Hardening) می توان بر سختی و درنهایت بر تیزی آن افزود.
